Прокладки ТГ-6 применяются для герметизации фланцевых соединений арматуры и трубопроводов на условное давление Ру от 6,3 до 150,0 МПа в температурном диапазоне от   –250 до +1000°С. ТГ-6 применяются в газовой, газоперерабатывающей, химической, нефтехимической, нефтеперерабатывающей промышленности, тепловой и ядерной энергетике, судостроительной и других отраслях промышленности.

Прокладки фланцевые ТГ-6 могут быть выполнены по чертежам заказчика, ГОСТу, ОСТу, а также по международным стандартам на фланцы ISO; ASME; ANSI; API; DIN

Прокладки фланцевые цельнометаллические ТГ-6 (ТУ 3619-005-67187611-17)

Прокладки фланцевые цельнометаллические Прокладки фланцевые цельнометаллические

Прокладки фланцевые цельнометаллические Тип M8, модель R – О (овального сечения)
Стандартное кольцо овального профиля для фланцев со стандартными пазами.
 Прокладки фланцевые цельнометаллические Тип M9, модель R - В (восьмиугольного сечения)
Стандартная прокладка восьмиугольного профиля для фланцев со стандартными пазами.
 Прокладки фланцевые цельнометаллические ТГ-6 Тип M12, модель RХ
Прокладка для давления до 700 бар - самоуплотнющиеся.
Прокладки модели RX взаимозаменяемы с моделями R.
В этом случае фланцы требуют более сильной затяжки, т. к. прокладки модели RX имеют большую высоту.
 Прокладки фланцевые цельнометаллические ТГ-6 Тип M11, модель BX
Прокладка для очень высокого давления (до 1500 бар).
Прокладки модели ВХ являются самоуплотняющимися.
 Прокладки фланцевые цельнометаллические ТГ-6 Тип MX
Прокладка используется в случаях когда фланцы имеют разные размеры пазов.
Также могут быть изготовлены с типами сечения: восьмиугольный-восьмиугольный и овальный - восьмиугольный.
 Прокладки фланцевые цельнометаллические ТГ-6 Тип М8, модель R – О (овального сечения) – R (обрезиненная)
Прокладка полностью выполнена в резиновой оболочке.
Использование данной прокладки позволяет сэкономить время за счет быстроты ее монтажа.
Другое преимущество этой прокладки заключается в возможности ее повторного использования.
 Прокладки фланцевые цельнометаллические ТГ-6 Тип M9R, модель R – В (восьмиугольного сечения) – R (обрезиненная)
Прокладка полностью выполнена в резиновой оболочке.
Использование данной прокладки позволяет сэкономить время за счет быстроты ее монтажа.
Другое преимущество этой прокладки заключается в возможности ее повторного использования
 Прокладки фланцевые цельнометаллические ТГ-6 Тип MIR
Внутреннее кольцо из PTFE или Viton позволяет предотвратить коррозию прокладки и пазов фланцев.
 Прокладки фланцевые цельнометаллические ТГ-6 Тип MFG
Защитное кольцо из губчатой резины устанавливается для защиты от атмосферной коррозии.
 Прокладки фланцевые цельнометаллические ТГ-6 Тип MCL
Защитная металлическая оболочка для прокладки.
Защищает кольцо и паз, применима для поврежденных пазов
 Прокладки фланцевые цельнометаллические ТГ-6 Тип М1 (Плоское кольцо)
Используется среди прочих в кранах, седлах, теплообменниках и резьбовых соединениях.
Размеры согласно ISO 7483, DIN 7603A, DIN 16258.
Также возможно изготовление по чертежам заказчика.
 Прокладки фланцевые цельнометаллические ТГ-6 Тип M2 (Вставное кольцо)
Прокладка может быть изготовлена из любых материалов.
Данные кольца применяются для фланцевого соединения типа паз/паз.
Размеры согласно DIN 2512.
 Прокладки фланцевые цельнометаллические ТГ-6 Тип M4 (Линзовое кольцо)
Действие этого уплотнения основано на точечном контакте.
Данное уплотнение используется для соединений с ограниченной нагрузкой на болт или шпильку.
Широко применяется на системах высокого давления (PN 64 – PN 400).
Размеры согласно DIN 2696 или чертежам заказчика.
 Прокладки фланцевые цельнометаллические ТГ-6


Исполнение с и без сварного шва.
Чаще всего прокладка изготавливается из алюминия, меди и серебра.
Как правило, после изготовления металл изделия закаляется. Используется для газовых вакуумных сред.
Размеры согласно чертежам заказчика.

 Прокладки фланцевые цельнометаллические ТГ-6 Тип M10 (Выпуклая прокладка)
Применяется в муфтовом и приварном соединении.
Размеры согласно DIN 7603D или чертежам заказчика.
 Прокладки фланцевые цельнометаллические ТГ-6 Тип М15 (дельта кольцо)
Прокладка изготавливается с тщательным контролем допуска.
Возможно изготовление из многих материалов.
Среди прочего применяется для сосудов высокого давления.
Размеры согласно чертежам заказчика.

Прокладки фланцевые цельнометаллические ТГ-6

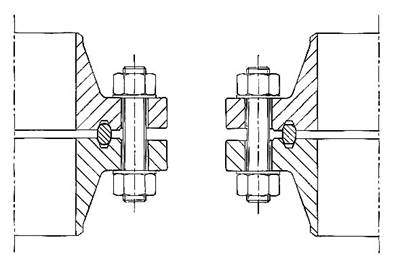

Рисунок 1

Пример условного обозначения прокладки:


Прокладка ТГ-6-М8-R-O/XXX-YYY/316Ti
Прокладка фланцевая цельнометаллическая ТГ-6 типа М-8, модели R, О-овального сечения из нержавеющей стали 316Ti, где
ХХХ – обозначение прокладки по чертежу, ГОСТу, ОСТу, ISO; ASME; ANSI; API; DIN, номер чертежа;
YYY- обозначение аналогичного материала по чертежу, ГОСТу, ОСТу, ISO; ASME; ANSI; API; DIN.
